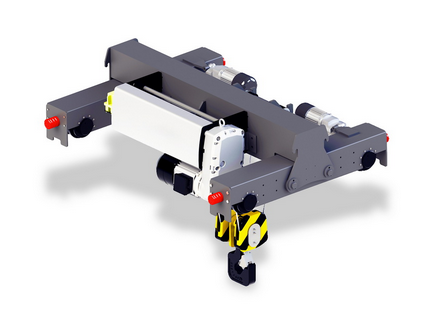

歐式電動葫蘆在最近幾年內很受市場的歡迎，是一種新興的小型重型設備，主要是用于貨物的吊裝工作，歐式電動葫蘆的主要組成部分是吊鉤以及移動行車，可以提升電動機和行進電動機分別拖動吊鉤的提升以及行車的行進，歐式電動葫蘆的控制電路可以保證電動葫蘆的正常運行。

       首先來看一下主電路，主電路用斷路器做短路保護，接觸器控制提升電動機，都是靠改變施加于三相電源的相序，實現正轉或者是反轉的運行，電磁制動器裝在提升機的端部，可以保證吊鉤的準確位置�？刂齐娐罚�控制電路采用電動機的點動控制電路，左面兩條支路分別提升、下降控制，兩支路由懸掛式復合按鈕來控制啟動和停止，上限位開關用于提升的終端保護，右面兩條支路分別為行車的向前以及向后移動控制，它們由懸掛式復合按鈕來控制啟動和停止，熔斷器可以作為短路保護，前后移動限位開關可以作為水平移動的終端保護。最后要說到前進控制了，按下復合按鈕閉觸頭需要先斷開，保證接觸器不會得店吸合，常開觸頭后閉合，接觸器得電吸合，行進電動機得電可以啟動，移動至規定位置時，松開斷電釋放，停機，如果操作出現了失誤，行進到終端位置的時候，行程開關需要斷開，接觸器斷電釋放，電動機準確停止，歐標電動葫蘆的控制電路在設計上是很符合現代的生產理念，符合科學依據，嚴謹而有序，對整個設備的運行有著至關重要的作用。歐標電動葫蘆的控制電路是現代生產的產物。
