產品大世界中新型可調式多功能限制器宋世軍王積永劉發東e多功能限制器是用于控制搭式起重機額定起重量起重力矩和變幅幅度的裝置。它容易實現力矩重量及幅度的綜合控制，便于同主機分離加，實現配件的標準化商品化。但目前廣泛使用的多功能力矩限制器存在述缺點①采用固定的曲線板。其曲線難以修正，批黽生產的曲線板不能適應不同生產單位不同機，的要求；挖制起歌力矩和起重景的微動開關少。缺少起重力矩9，預身；不陡實現起增力貧按起。啦量和幅度分別調整速轉低速運行；起甩量控制缺少分擋限速，變幅鋼絲繩松緊程度發也變化時，使小車真實位移和力矩限制器獲取的數據不符；起虛煢傳感器和多功能限制器距離遠。受風雨溫度等影響大。造成力矩限制器性能不穩定。下面介紹種基本解決上述叫的新型可調式多功能限制器。

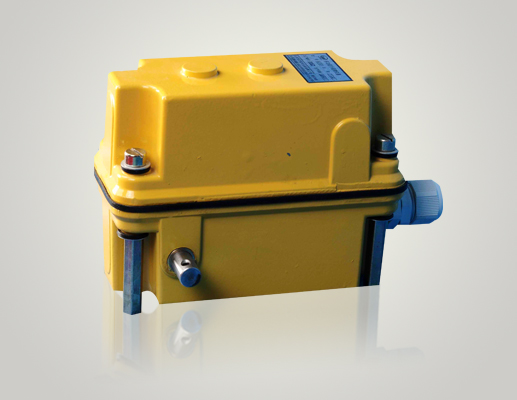

　　1新型可調式多功能限制器結構及功能由山東建筑筑學院富友機電研究所研制的嘆欣型富友可調式多功能力矩限制器結構，由重量傳感器測速裝置控制器及自動張緊裝聊組成。重量傳感器是利彈簧依據虎克定律將，景參數轉化為線位移參數。通過鋼線傳給控制器；測速裝置是依靠測速輪將幅度線位移參數轉換為控制器輸入軸的轉動角位移參數；自動張緊裝置是依靠彈簧的張緊力保證變幅繩的張緊程度=置2所不。由工作盤曲線板微動開關拐動桿拉動板觸輪組成。傳動部分的蝸桿測速滑輪相連接將變幅小車的位置參數通過組蝸田1和組齒輪副將旋轉運動傳遞至控制器的作鹽上。鋼線與拉板連接。確定不同起蚩量拉板的位置。每個起重量參數對應拉板的個位置。工作盤上的曲線板驅動擺桿。使擺桿具有對應的確定的位置每個幅度參數對應擺桿的個位置。在最火5.屯景開關6.幅度開關7.曲線板8.

　　擺桿的位置也扣應不變。1！其曲線為弧。保證擺桿的位置不隨幅度的變化而變化。在最大起重量工作幅度范外。采用6樣條曲線進行力矩曲線的校擬。山，作盤上的曲線板驅動，桿。使擺桿具有對應的確定位置，即當幅度定時，搜桿位置定；當起敢煢達到控制值時。拉板上的微動開關與擺桿作。實現此幅度的起重量控制。巧起重量定時，拉板位忤定；當幅度參數達到控制值時。

　　工作盤上的曲線駟動擺桿轉動。使擺桿與拉板上的微動開關作用，實現此起重量下幅度的控制。這樣來整個曲線的仟意點都較準確地實現力矩參數另外，調整兩個幅度觸頭的位置，并與工作盤軸固定，可以準確地控制最大最小幅度參數。

　　調整起重量開關，可以實現對起重量參數的分擋控制。

　　富友可調式多功能限制器采用可調樣條曲線對力矩曲線進疔模擬，能眵，應塔式起重機微動開關，可以實現按起重量和幅度分別調整，實現當?shù)踔爻�過最大起重量并小于最大起重量的0時，停止提升方向和幅度增大方向的運動；當起重量超過最大起重量的90時，自動報警；當起重量超過最大起重量的80時，變幅小車自動高速轉低速向外運行；底板上設置個或兩個微動開關可以實現起重量的分擋限制；過橋上設有兩個微動開關可以實現最小幅度和最大幅度的控制。

　　2可調式多功能限制器樣條曲線的調整過程樣條曲線由5個控制點確定，曲線調整過程是根據5個擰制點的幅度及該幅度的對應起重品調整5個調整螺栓，確定5個控制點的位置。

　　2.1確定力矩限位開關位置曲線的確定利用定幅變碼限位開關進行，曲線調試的第1步根據最大起屯試確定開關的位置。在最火起祝的作幅度內，起吊最人起電量杓105，調整定幅變碼限位開關，使其剛剛動作。

　　2.2控制點位置的確定在各點的對應幅度處起吊相應額定起重量的105，通過調整5個調整螺栓調整曲線，使定幅變碼限位開關動作。

　　各點調試好后，驗證次，即在各幅度處起吊重物，定幅變碼限位開關能在額定起重量的105左右動作即可。如果波動幅度太寬，應對曲線進行調整。

　　2.3確定定碼變幅力矩限位開關位置吊載最大起重量，調整定碼變幅力矩限位開關，使其在最大起重量工作幅度的5處定碼變幅力矩限位開關動作；然后小車向內走幾米后重新慢速向外運行，當小車行至最大起重量工作幅度的105附近，定碼變幅力矩限位開關動作即可。

　　最后在各點起吊相應額定起重量進行定幅變碼和定碼變幅的控制的驗證。
